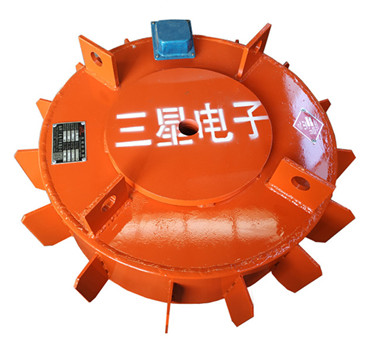

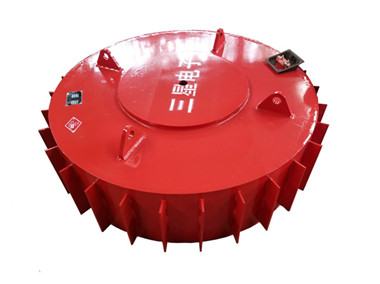

RCDB系列干式（圓盤式）電磁除鐵器
概述：? ? ? ?RCDB系列干式電磁除鐵器（亦稱PDC系列盤式、RCDY系列）是臨朐三星電子有限公司自主研發設計一種用于清除粉狀或塊狀非磁性物料中雜鐵的除鐵裝置。其內部采用電工專用樹脂澆注，自冷式
掃碼加微信咨詢報價
概述：
RCDB系列干式電磁除鐵器（亦稱PDC系列盤式、RCDY系列）是臨朐三星電子有限公司自主研發設計一種用于清除粉狀或塊狀非磁性物料中雜鐵的除鐵裝置。其內部采用電工專用樹脂澆注，自冷式全密封結構。具有透磁深度大、吸力強、防塵、防雨、耐腐蝕等特點，在極其惡劣的環境中仍能可靠運行。
主要性能指標均達到或高于JB/T7689－95標準要求,該產品可除去混雜在非磁性物料中0.1－35公斤的鐵磁性物質。
適用范圍:
RCDB、RCDY、PDC系列(圓盤式)干式電磁除鐵器用于破碎機前及輸送機膠帶上的任何物料除鐵,可適用于各種惡劣的環境條件。
技術特點:
1、磁路采用計算機模擬設計,透磁深度大,磁力強。
2、內部采用電工專用樹脂澆注,自冷式全密封結構,防塵、防雨、耐腐蝕
3、波翅型散熱片,使散熱面積大大増加,有效控制了溫升。
4、可有效吸除混雜在非磁性物料中0.1-35公斤的鐵磁性物質。
工作原理：
根據磁場力學分析，鐵磁性物質只有在非均勻磁場中才能受到吸引力，除鐵器的除鐵效果與吸力有著直接的關系，假定單位體積鐵磁性物質在磁場中受到的吸力為F，則F=H?(aH/aL）（H為磁場強度，aH/aL為磁場梯度）。由此可以看出，對鐵磁性物質的吸力不但與磁場強度有關，還與磁場梯度有直接關系。
主要技術參數：
型號 項目 | 適應帶寬 | 額定吊高 | 磁場強度 | 物料厚度 | 勵磁功率 | 適應帶速≤m/s | 重量kg | 外形尺寸mm | |||
A | B | Dφ | dφ | ||||||||
RCDB-3 | 300 | 75 | 70 | 50 | 0.4 | 4.5 | 185 | 210 | 250 | 400 | 280 |
RCDB-4 | 400 | 100 | 70 | 0.6 | 300 | 240 | 280 | 500 | 400 | ||
RCDB-5 | 500 | 150 | 90 | 1 | 430 | 280 | 325 | 610 | 450 | ||
RCDB-6 | 600 | 175 | 120 | 1.6 | 580 | 280 | 325 | 710 | 500 | ||
RCDB-6.5 | 650 | 200 | 150 | 2 | 680 | 280 | 325 | 816 | 640 | ||
RCDB-8 | 800 | 250 | 200 | 3.6 | 950 | 310 | 355 | 960 | 780 | ||
RCDB-10 | 1000 | 300 | 250 | 5 | 1520 | 310 | 360 | 1200 | 920 | ||
RCDB-12 | 1200 | 350 | 300 | 6.8 | 2250 | 310 | 365 | 1400 | 1000 | ||
RCDB-14 | 1400 | 400 | 350 | 9 | 2950 | 405 | 485 | 1650 | 1400 | ||
RCDB-16 | 1600 | 450 | 400 | 13 | 4800 | 460 | 540 | 1900 | 1650 | ||
RCDB-18 | 1800 | 500 | 450 | 18 | 6900 | 530 | 610 | 2150 | 1800 | ||
注:1、RCDB-3-RCDB-8型號,本外殼上無需波翅型散熱片。RCDB-10-RCDB-18型號設有波翅型散熱片,增大散熱面積。
2、本系列各型號均有高于國標的特強T1、T2、T3產品設計,額定吊高處磁場強度分別為90mT、120mT、150mT。
